Битумна емулсионна инсталация серия GRL

Продуктов капацитет: 6 t/h ~ 12 t/h
Финост на емулсията: 1μm~5μm

Завършете своето решение за пътно строителство:

Разгледайте нашия Оборудване за топене на битум
Разгледайте нашия Резервоар за съхранение на асфалт

Покажи пълните подробности

GRL-6: Производство на битумна емулсия с капацитет 6 т/ч

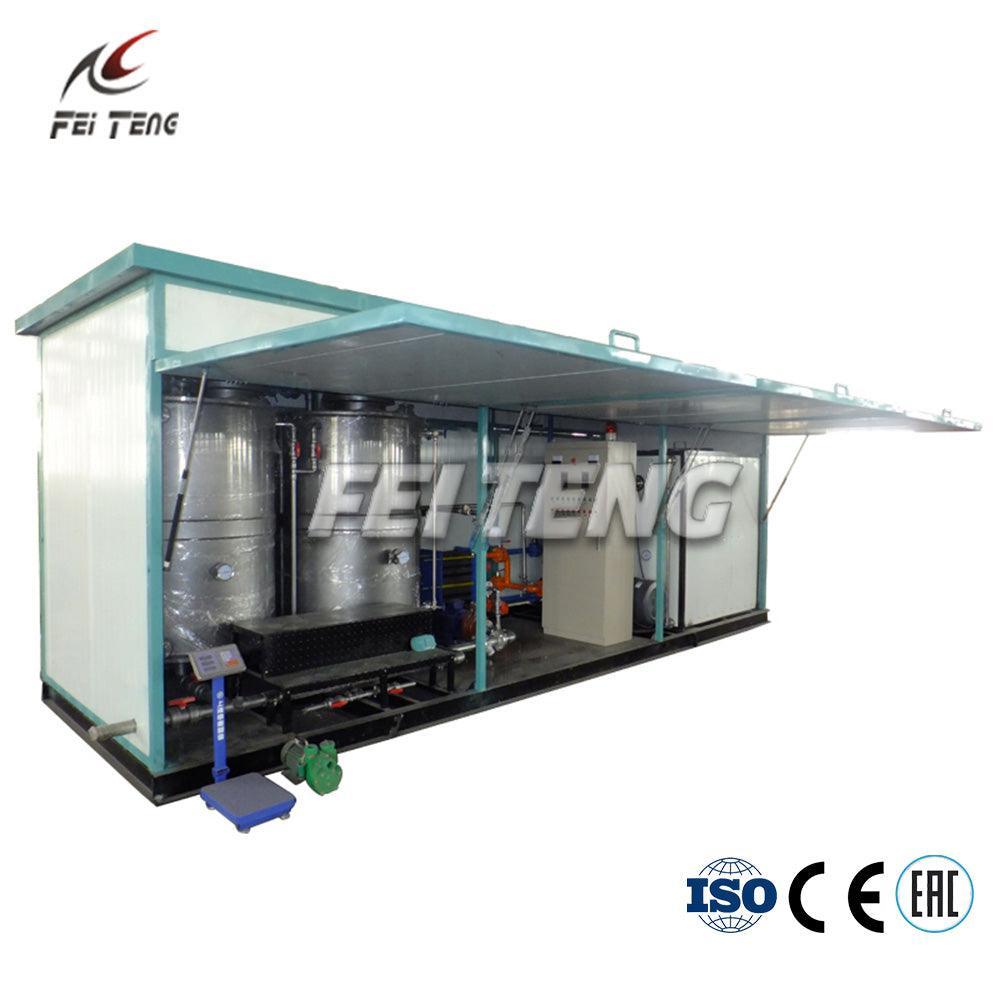

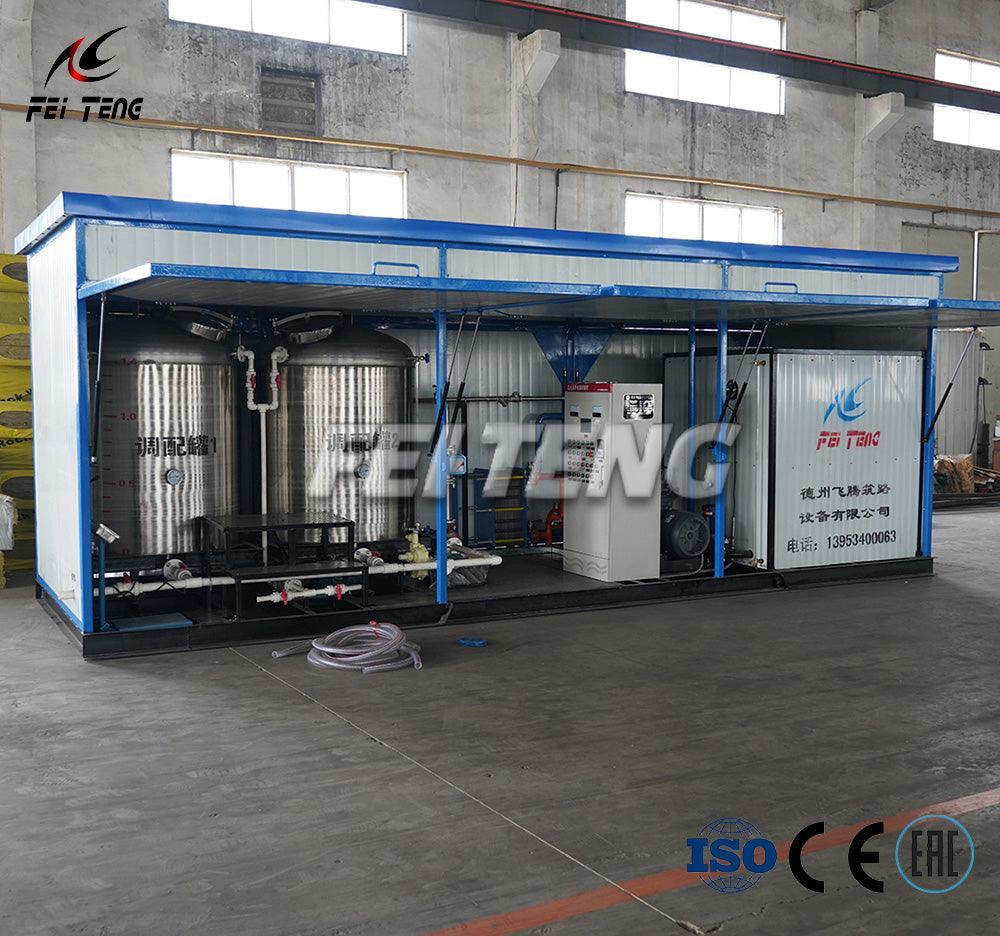

GRL-6 произвежда 6 т/ч стандартна или полимер-модифицирана битумна емулсия. Загряването на вода, дозирането на емулгатора, дозирането на битума и сапуна, срязването от колоидна мелница и системата за управление са предварително сглобени в един шкаф с размери 6,8 × 2,2 × 2,53 м – един контейнер за изпращане, един оператор за работа.

Защо изпълнителите избират GRL-6

6 т/ч производителност, един оператор
Цялата линия се управлява от един шкаф. Един обучен оператор управлява отоплението, дозирането и продукцията – не е нужен специализиран производствен екип.
Един шкаф, един контейнер
Всички технологични модули се доставят предварително сглобени с тръбопроводи и окабеляване в шкаф, който се натоварва в един контейнер. Преместването между обектите отнема дни, а не седмици.
Стандартна + Модифицирана емулсия
Високоскоростната колоидна мелница произвежда както стандартни, така и полимерно модифицирани емулсии – свързващ слой, разпръскване на трошен камък, микропокрития и студена смес с една машина.
Прецизно, нискоенергийно нагряване
Общата инсталирана мощност е под 34 kW. Технологичната вода се загрява индиректно чрез термално масло с температура 200–250 °C, като измерването на температурата е с точност до 1 °C — стабилна формула, по-ниски експлоатационни разходи.

Коя инсталация за емулсия на Feiteng е подходяща за Вашия проект?

Изберете GRL-6 за компактно, мобилно производство от 6 т/ч с прецизно колоидно смилане. Имате нужда от по-висок капацитет? Вижте серията QRL (5–20 т/ч, директно от завода). Искате варианти за капацитет в по-опростена конфигурация? Сравнете серията RL (RL-6 / RL-10).

Не сте сигурни кой вариант е подходящ? Изпратете ни желаната производителност и формула на емулсията — нашите инженери ще препоръчат правилната конфигурация в рамките на 24 часа.

Стъпка 1 — Нагряване на вода и битум

Загрейте водата и битума до работна температура

Термично масло при 200–250 °C нагрява индиректно 3 m³ водeн резервоар, докато топлопровеждащите тръбопроводи поддържат течния битум при работна температура. Индиректното нагряване избягва локалното прегряване — това е важно, тъй като прегрятата вода или битум разграждат емулгатора и дестабилизират крайната емулсия. Измерването на температурата остава точно до 1 °C, така че формулировката, която зададете, е формулировката, която получавате.

Стъпка 2 — Приготвяне на сапунен разтвор

Разбъркайте разтвора на емулгатора в двойни дозиращи резервоари

Разтворът на емульгатора се приготвя в два дозиращи резервоара от 1,4 m³, работещи алтернативно: единият резервоар подава към производството, докато в другия се смесва следващата партида, така че колоидната мелница никога да не чака сапун. Превключването между резервоарите следва проста последователност на клапаните, управлявана от контролния шкаф — непрекъснат изход без втори оператор.

Стъпка 3 — Измерване

Вкарайте битум и сапун в колоидната мелница

Помпата за битум с променлива скорост и регулиращият вентил за сапун поддържат точно целевото съотношение. Панелът показва скоростта на помпата в Hz — при производителност от 6 m³/h с 50% съдържание на битум, референтната настройка е около 360 об/мин / 19 Hz — а ротационният разходомер със стъклен ротор позволява на оператора да провери потока на сапун с един поглед. Точното дозиране е това, което поддържа съдържанието на битум постоянно от първия до последния тон.

Стъпка 4 — Срязване в колоидна мелница

Срежете сместа до фина, стабилна емулсия

В колоидната мелница високоскоростното срязване диспергира битума във водната фаза като фини, еднородни капчици. Фиността на капчиците определя колко дълго емулсията остава стабилна при съхранение и колко равномерно се разпръсква по пътя – като една и съща мелница обработва както стандартни, така и полимерно модифицирани формули без промяна на хардуера.

Стъпка 5 — Охлаждане и разтоварване

Охладете и източете готовата емулсия

Готовата емулсия преминава през топлообменника за контролирано охлаждане, след което се изхвърля във вашия резервоар за готов продукт или директно в камиони на дистрибутори. Ако битум някога блокира топлообменника, вграденият режим за почистване с обратно нагряване го изчиства без разглобяване — часове престой вместо дни.

Основни компоненти

Резервоар за топла вода
Резервоар 3 м³, отопляван от термално масло, доставящ технологична вода за приготвяне на емулгаторна смес.

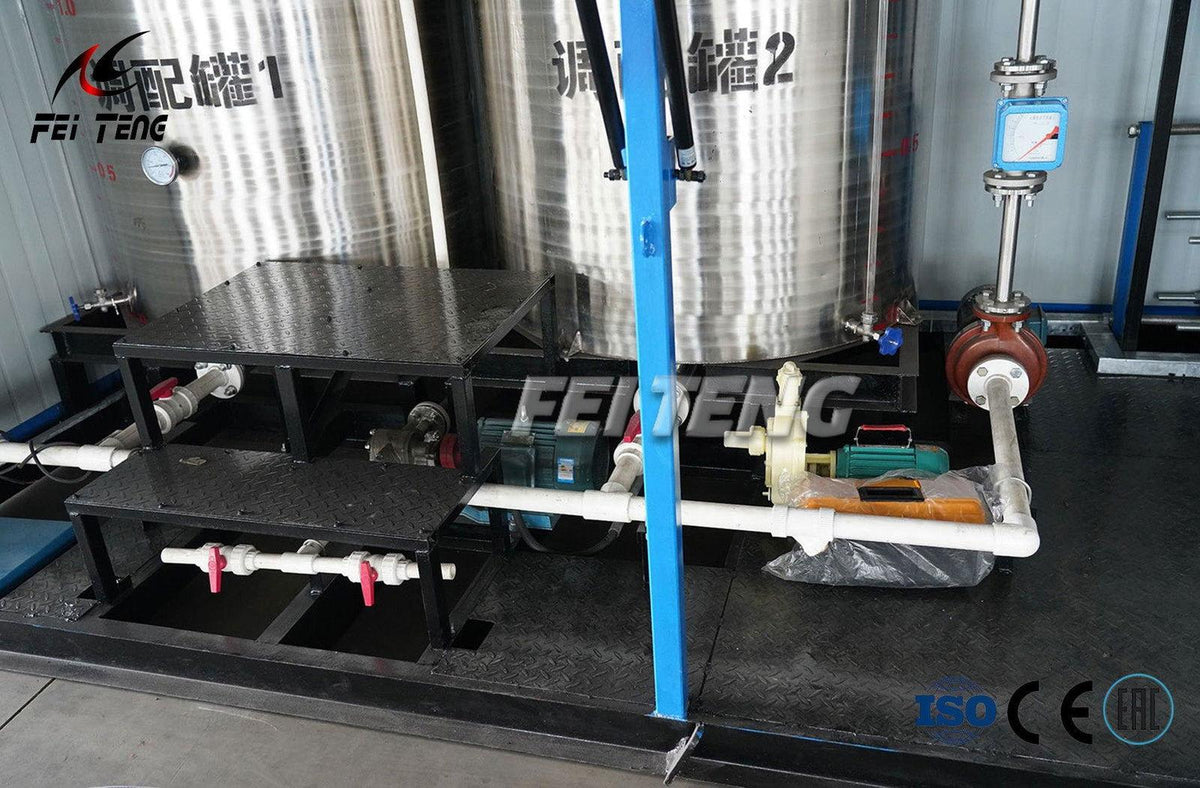

Резервоари за двоен сапунен разтвор
Два дозиращи резервоара от 1,4 м³, работещи редуващо се за непрекъснато подаване на емулгатор по време на производството.
Битумна помпа
Помпа с променлива скорост с панелен дисплей за скорост за прецизно дозиране на битум в мелницата.
Дозатор за сапун
8 m³/h помпа с регулиращ вентил за дебит и роторен разходомер за прецизно дозиране на сапунен разтвор.

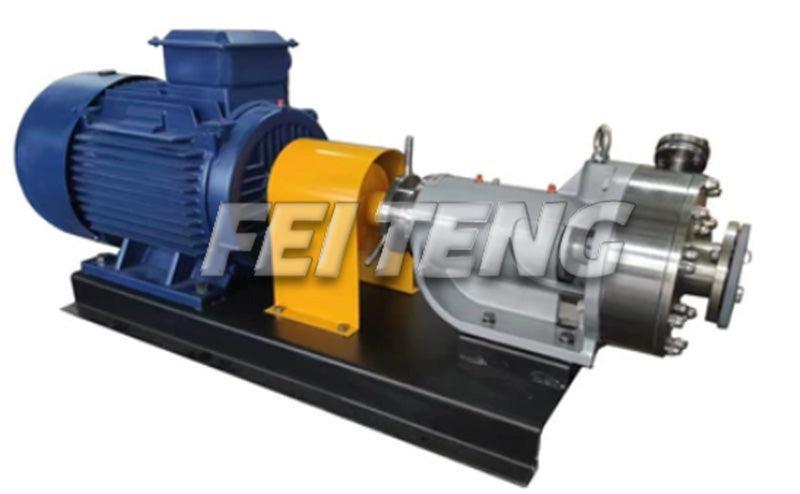

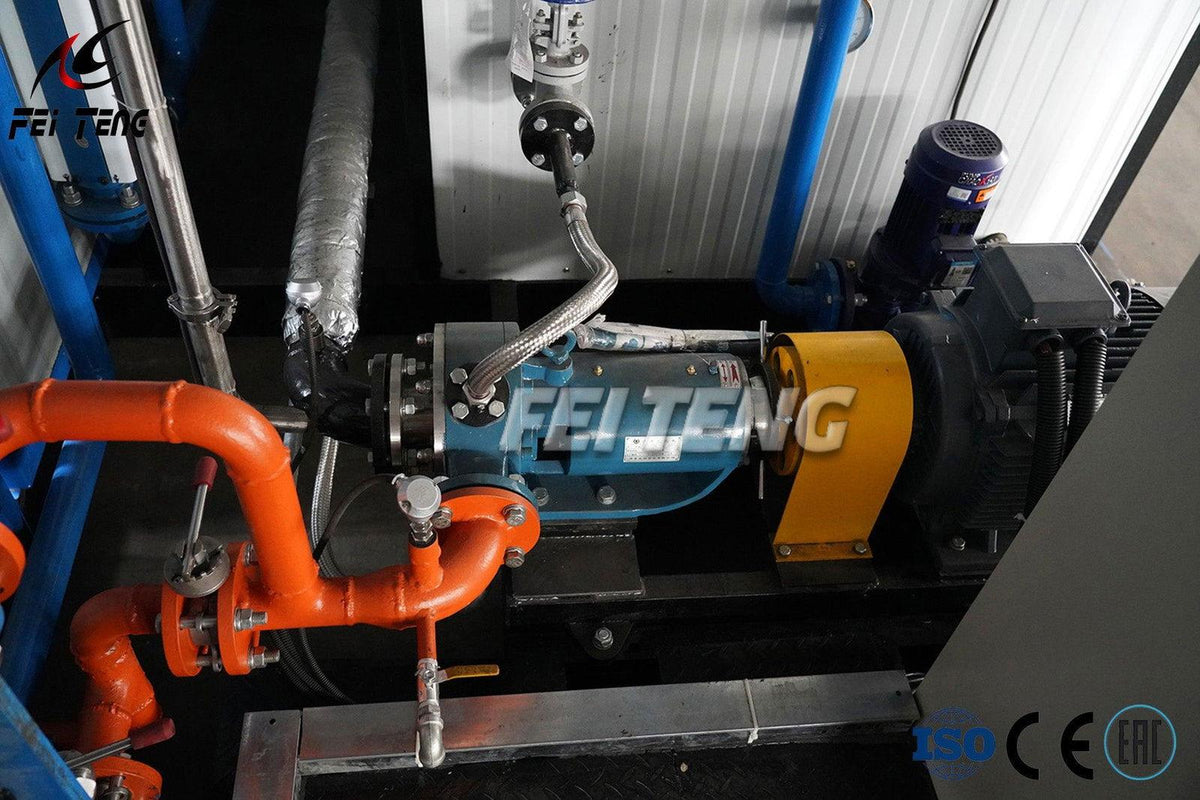

Колоидна мелница
Основен високоскоростен срязващ компонент, образуващ фина, стабилна стандартна или модифицирана битумна емулсия.
Топлообменник
Осигурява топлообмен в процеса; режимът за обратно загряващо почистване отстранява запушванията с битум без разглобяване.
Отопление с термално масло / Топлоспусване
Термално масло с температура 200–250 °C индиректно загрява технологичната вода и поддържа температурата на битумните тръбопроводи.

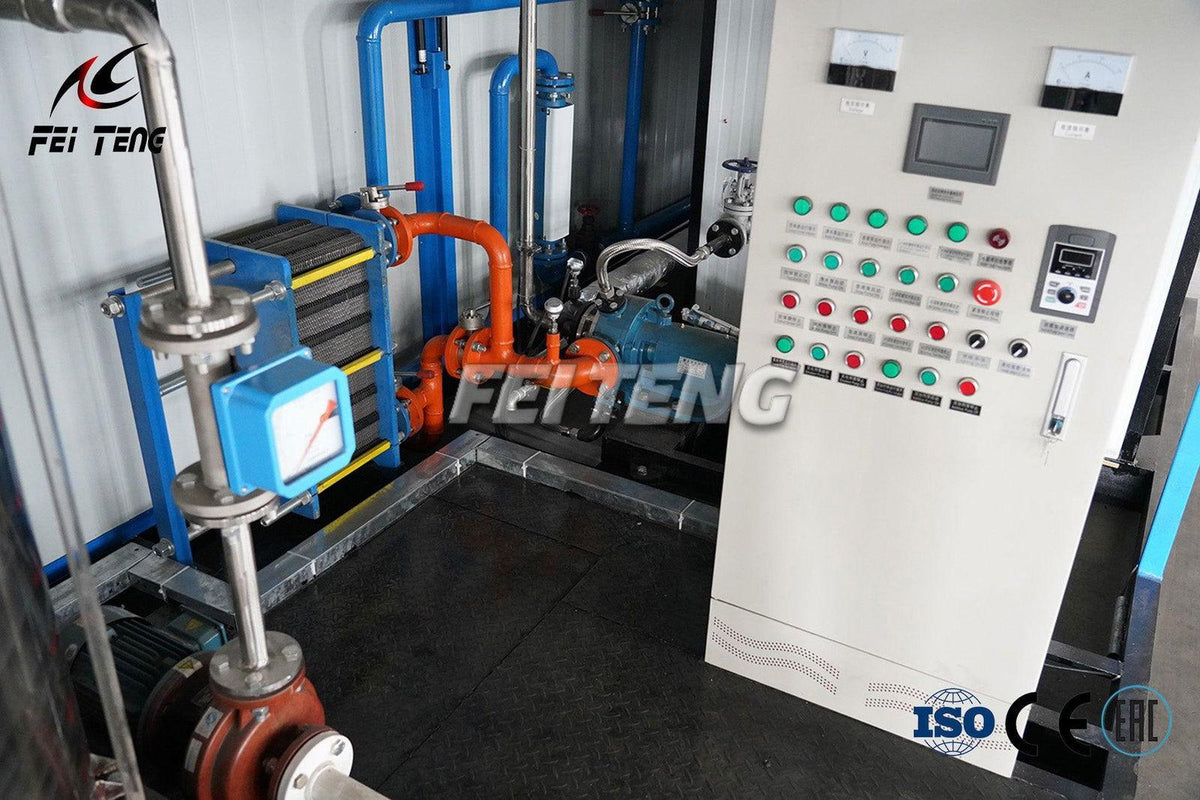

Контролен шкаф
Централизирано управление на двигатели, скорост на помпата, температури и производствена последователност — изпълнявано от един оператор.

Key Technical Parameters

Core specifications of the GRL-6 bitumen emulsion plant.

Item	Specification
Model	GRL-6
Product Type	Bitumen emulsion plant
Main Function	Standard bitumen emulsion and modified bitumen emulsion production
Production Capacity	6 t/h
Overall Size	6.8 × 2.2 × 2.53 m, board-cabinet design
Water Tank Capacity	3 m³
Emulsion / Dosing Tank Capacity	1.4 m³ each tank
Total Installed Power	Less than 34 kW
Power Requirement	380 V / 50 Hz regulated AC power, copper core cable section ＞25 mm²
Heating Method for Water	Thermal oil heating (indirect)
Working Temperature of Thermal Oil	200–250 °C
Thermal Oil Capacity	0.08 m³ (0.11 m³ including pipelines, ≈85 kg)
Temperature Measuring Error	Less than 1 °C
Bitumen Pump Reference Speed	About 360 rpm / 19 Hz at 6 m³/h output with 50% bitumen content
Soap Pump Flow	8 m³/h pump capacity; e.g. 3 m³/h at 50% bitumen content

Voltage, external pipelines, valves and accessory requirements are confirmed with your quotation.

Приложения

Изпълнители за поддръжка на пътища
Произвеждайте емулсия за облепване (tack coat), запечатване (fog seal) и битумно-трошенокаменни настилки (chip-seal) на място, по собствен график, вместо да купувате готова емулсия на пазарна цена.

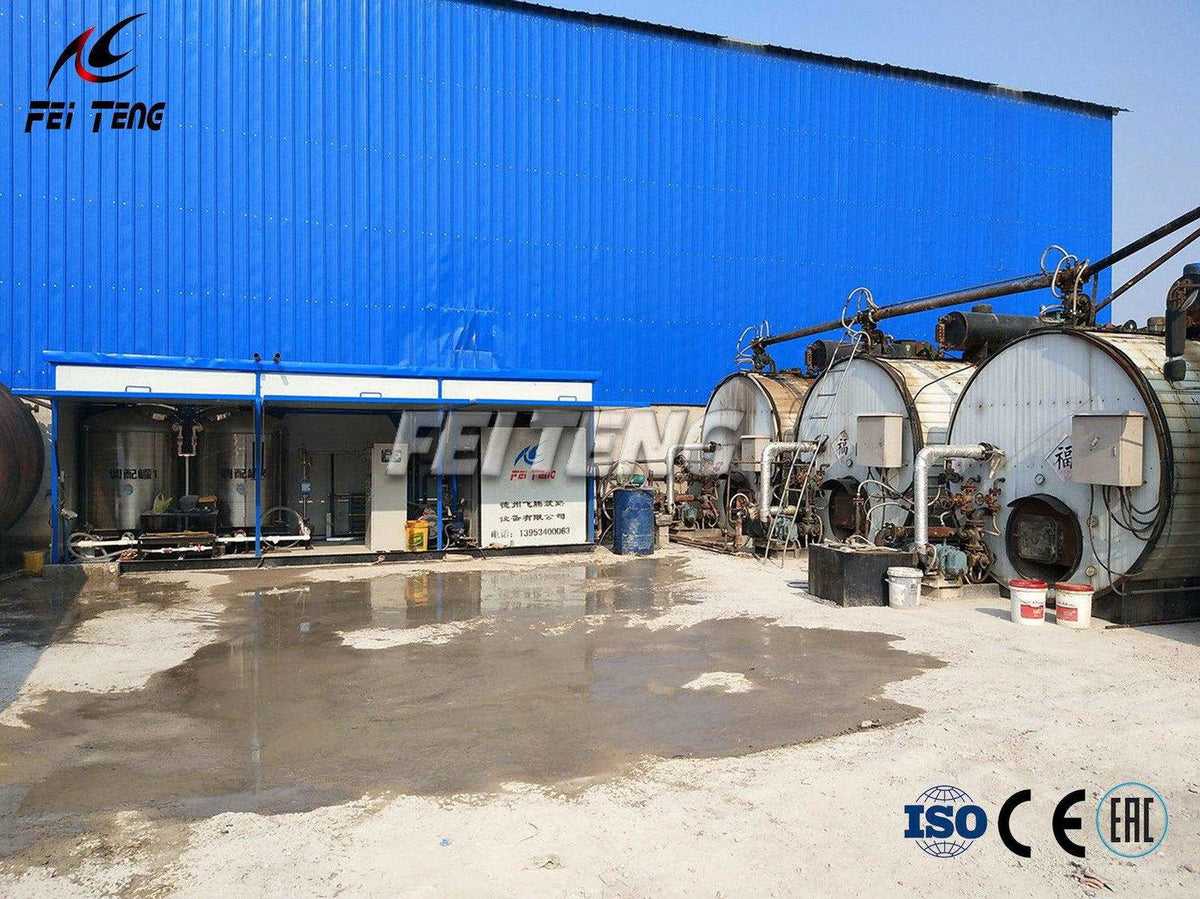

Инсталации за производство на емулсии
Компактна линия за регионални заводи, снабдяващи с емулсия множество пътни проекти — бърза за инсталиране, лесна за обслужване, лесна за преместване.
Модифицирани емулсионни проекти
Произвеждайте полимерно-модифицирана емулсия за микро-настилки и високоспецифични повърхностни обработки със същата машина.

Произведено от Feiteng – 15+ години износ на битумно оборудване

GRL-6 се произвежда в нашата фабрика в Деджоу заедно с оборудването за битум, което сме доставили до Обединеното кралство, Зимбабве, Монголия, Уганда, Малдивите и други страни – включително резервоари за съхранение, доставени на Wirtgen Group. Всеки агрегат се изпраща с едногодишна гаранция за качество, онлайн поддръжка за пускане в експлоатация и изпращане на инженер при поискване.

Прочетете казуса: цялостно оборудване за емулгиране и разреждане на битум, доставено в Зимбабве →

Контролен списък за ЗЦП

За точна оферта за GRL-6 ни кажете: целева производителност на емулсия, съдържание и състав на битума, налично термално масло или отопление, захранване, метод на съхранение на готовия продукт, място за инсталиране и пристанище на местоназначение.

ЧЗВ за GRL-6

За какво се използва GRL-6?

GRL-6 произвежда стандартни и полимерно-модифицирани битумни емулсии за строителство и поддръжка на пътища — свързващи (напръскващи) слоеве, повърхностна обработка, микро-настилки и студени смеси.

Какъв е производственият капацитет?

6 т/ч готова емулсия. Ако се нуждаете от фабрично производство с капацитет 5–20 т/ч, вижте инсталацията за емулсия от серия QRL.

Какъв метод на отопление използва GRL-6?

Технологичната вода се загрява индиректно чрез термално масло при работна температура 200–250 °C, а битумните тръбопроводи се нагряват с термално масло — нежно, стабилно нагряване, което предпазва емулгатора.

Подходяща ли е машината за мобилни проекти?

Да. Цялата линия е предварително сглобена в шкаф с размери 6.8 × 2.2 × 2.53 м, който се доставя като модул с размер на контейнер и се премества между обекти с минимален повторен монтаж.

Какви са условията за плащане?

Обикновено банков превод (T/T): 30% авансово плащане, остатък преди доставка. Акцептира се и акредитив (L/C). Търговски условия: EXW, FOB, CFR и CIF.

Колко е срокът за доставка?

Около 20 дни време за производство, след получаване на авансовото плащане.

Каква гаранция и следпродажбена поддръжка предлагате?

Едногодишна гаранция за качество след доставката, с включена онлайн поддръжка. Можем също така да изпратим инженери до вашия обект за инсталация, въвеждане в експлоатация и обучение на оператори.

Цената включва ли монтаж и пускане в експлоатация?

Монтажът и въвеждането в експлоатация се оферират отделно. Повечето клиенти извършват монтажа с нашите онлайн указания; услугата инженер на място е достъпна при поискване.

Какво трябва да потвърдя, преди да поръчам?

Желано производство, състав на емулсията и съдържание на битум, захранване, оформление на площадката, съхранение на крайния продукт и пристанище на местоназначение. Изпратете тези данни с вашето запитване за точна оферта.

Получете оферта за GRL-6 до 24 часа
